電伴熱纏繞方法下面從直線式、波浪式、螺旋式、多根平行式纏繞以及其他方法來詳細說明。

直線纏繞：將一根或多根電伴熱帶沿管的一邊直線放置，用鋁箔膠帶或鋁帶固定電伴熱帶，在管的下半部分，固定間距在50CM以下。

波浪式纏繞：是將電伴熱帶用波浪式與管道對準。 根據設計的每米所需負荷，確定每米管道所需的電氣熱帶長度，確定波浪曲率半徑R，鋪設時盡量使波浪寬度均勻，保證電纜系統的均勻散熱，用鋁箔帶沿波浪曲線粘貼熱帶，或用鋁膠帶粘貼彎曲處。

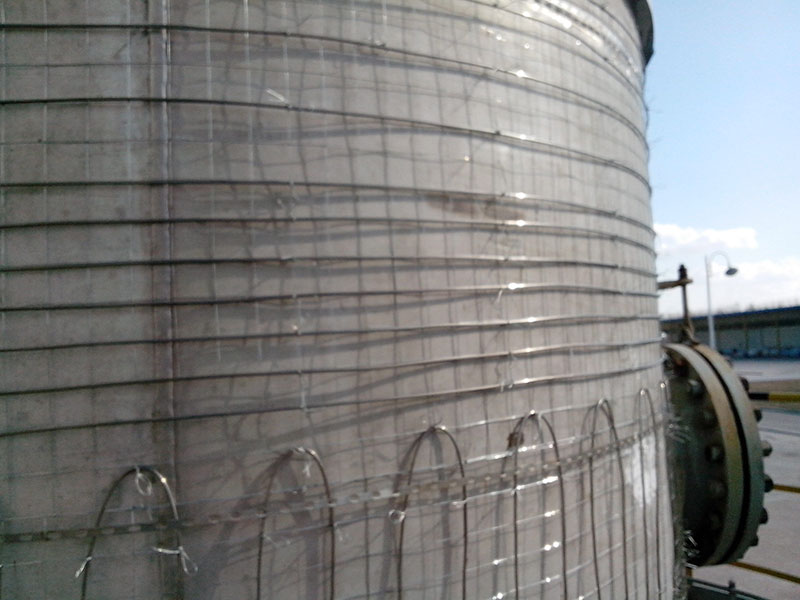

螺旋式纏繞：是將電熱均勻地螺旋狀地纏繞成每1米管所需要的長度，將鋁帶在螺旋方向上固定，或者用鋁帶固定電熱和管的上端。

多根平行直線纏繞：將多根電伴熱帶平行地鋪在管的外壁上，一般在長距離、大管徑的管或材質硬的電伴熱帶(例如MI加熱電纜)上確保均勻的散熱。 這種方式容易安裝，降低成本。例如長輸管道電伴熱比較多。

其他安裝方式:如管道吊裝、管道附件(閥門、儀表等)詳細安裝方式可通過致電沃安技術人員，我們將詳細為您指導操作。

一般的電伴熱帶安裝輔助材料需要鋁箔帶、熱敏帶、不銹鋼制捆扎帶(用于固定溫控器、端子箱等)、防爆帶、支架等。 安裝完成后，如果是需要外保溫(自限溫電伴熱帶、恒功率電伴熱帶)的露天，則需要防水罩。

電伴熱纏繞系數和詳細計算步驟

電伴熱帶卷繞系數的確定是標準的安裝條件之一，能夠合理地利用熱效率，有效地控制成本。 電伴熱帶的卷繞系數可以通過計算求出，因此以下舉例說明確定卷繞系數的方法，以供參考。

在計算熱帶纏繞系數之前確定五個數據，通過前三步計算獲得實際散熱量( QT )，并入第四步的K=QT/QM公式，下面沃安電伴熱用實例說明電伴熱纏繞方法的具體參數：

TM :配管內介質維持溫度(單位:℃)。

ta :當?shù)刈畹铜h(huán)境溫度(單位:℃)。

配管直徑。

保溫材料的材質和厚度。

配管的鋪設環境。

示例說明，已知的數據：

管道內介質為：食用油；

管道直徑：DN100；

管道內介質維持溫度TM：40℃；

當?shù)刈畹铜h(huán)境溫度TA：-20℃；

保溫材料材質和厚度：玻璃纖維，厚度40mm；

敷設環境：室外。

第一步，計算溫差（△T）

△T=TM-TA=60℃

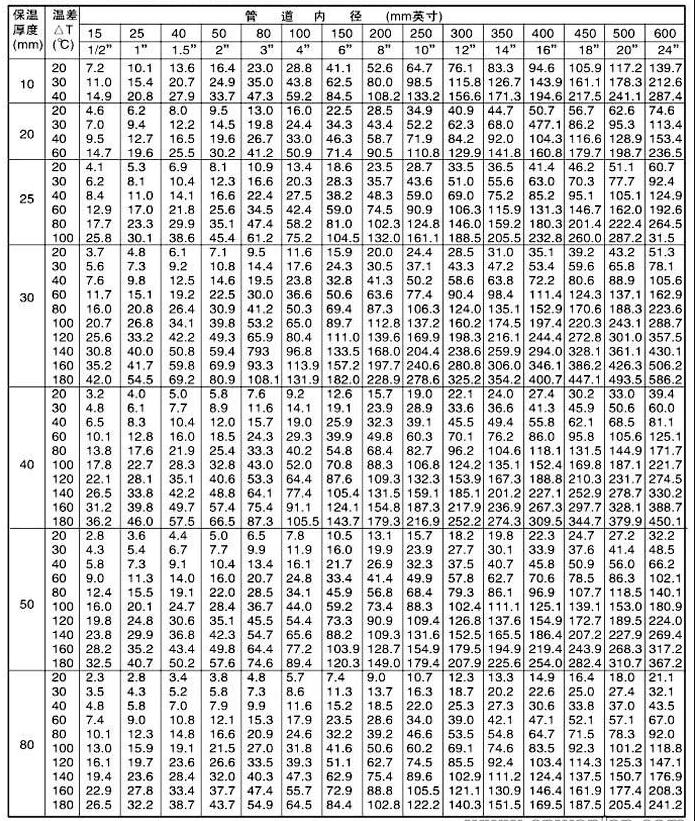

第二步，根據管道直徑，從管道散熱量表（見表1）中用內差法查出管道散熱量（QB）

QB=29.3W/m （若是室內管道，將QB乘以0.9系數）

第三步，計算管道的實際散熱量（QT）

QT=F.QB=1.0×29.3=29.3W/m

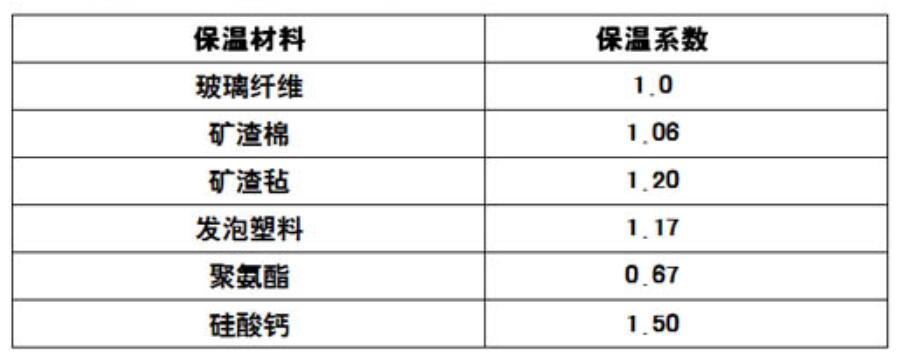

式中F為保溫系數，從下表中查得（見表2）；電伴熱的補償量就是QT。

第四步，計算電伴熱帶纏繞系數

K=QT/QM=29.3/20=1.465，即一米長的管道纏繞1.5米伴熱帶；

式中K為伴熱帶纏繞系數，QM為伴熱帶發熱量（例如：WLDBR-20-220-pF自限溫伴熱帶，發熱量為20W/m）。

將以上5個數據帶入四個步驟的計算過程，即可得到電伴熱帶纏繞系數K=1.5（單位：m）。若K≤1時，采用單根安裝方法；若1＜K＜2時，采用螺旋纏繞的安裝方法；若K≥2時，采用多根的安裝方法。
